手机屏幕检测方案

发布时间：2020年06月11日

手机行业在消费升级和技术驱动的浪潮下备受瞩目。一方面是手机极大的改善着我们的生活，另一方面是人们对手机的依赖越来越强。

其中，全面屏极大的缩小了显示区到边框的距离，大大提升了视觉体验。与此同时，精确测量全面屏显示区到边缘的距离更为困难，这就需要高精度镜头和相机等相互协作达到测量目的。

今天我们来讲解下使用中联科创工业镜头的手机屏幕检测方案。

产品检测需求

LAN产品(AA区正视可见，B/L背面可见，CG正反面均可见)

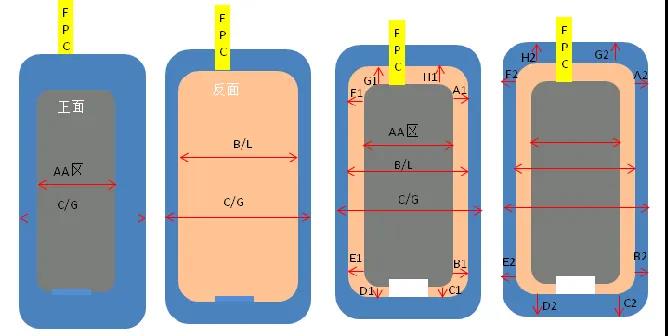

①量测AA区至BL边缘距离A1、B1、C1、D1、E1、F1、H1、G1八个点位。

②量测BL区至CG边缘距离A2、B2、C2、D2、E3、F2、H2、G2八个点位。

③量测误差<0.01mm。

视觉系统构成

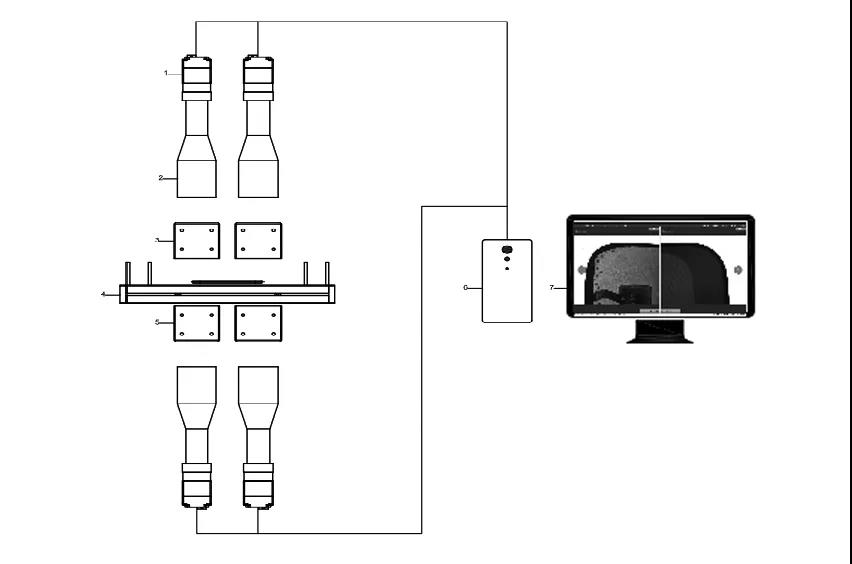

本项目的目的是采用视觉系统对“手机液晶屏”进行量测AA区至BL边缘距离与量测BL区至CG边缘距离，系统采用上下各两个相机分两次检测。

系统检测图

视觉系统构成

检测要求

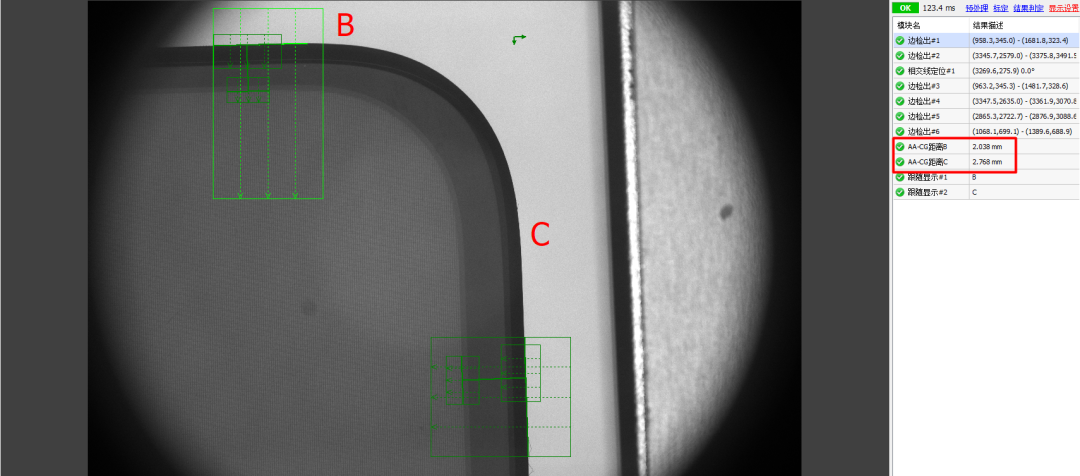

量测AA区至CG边缘距离A、B、C、D1、E、F、H、G八个点位

验证结果：可检测精度小于0.012mm

检测要求

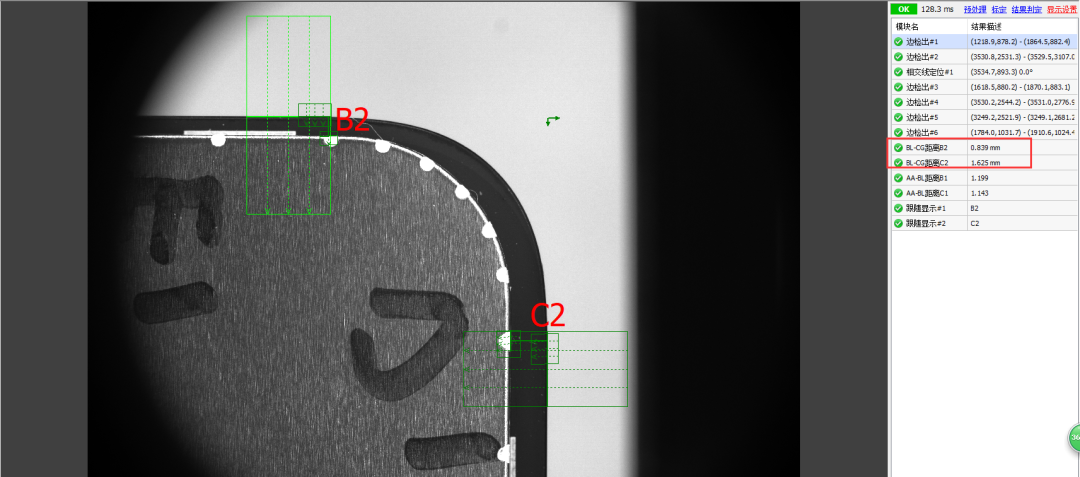

量测BL区至CG边缘距离A2、B2、C2、D2、E3、F2、H2、G2八个点位

验证结果：可检测精度小于0.012mm

检测要求

量测AA区至BL边缘距离A1、B1、C1、D1、E1、F1、H1、G1八个点位

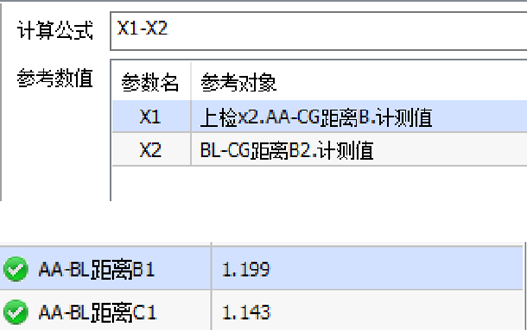

通过测出AA区至CG边缘距离和BL区至CG边缘距离以上两组数据，再用公式运算将两组数据相减结果即为AA区至BL边缘距离

验证结果：可检测精度小于0.012mm
