工业镜头焦距怎么选
发布时间:2020年07月11日
镜头焦距: 是指镜头主点到焦点距离。
![](/uploadfile/upload/image/20200711/2020071116221398.png)
焦距是指镜头的光学中心(光学后主点)到成像面焦点的距离。平行光通过镜头后汇聚于一点,这个点就是所说的焦点。焦距不仅仅描述镜头的屈光能力,且可作为图像质量的参考。一般镜头失真随着焦距的减小而增大,因而选择测量镜头,不要选择小焦距(小于8mm)或大视场角的镜头。
在光学系统当中,以镜头为顶点,以被测物体通过镜头的最大成像范围的两边缘构成的夹角叫做视场角。视场角的大小决定了镜头的视野范围,视场角越大,视野就越大,光学倍率也就越小。焦距越长,视场角就越窄;焦距越短,视场角就越宽。

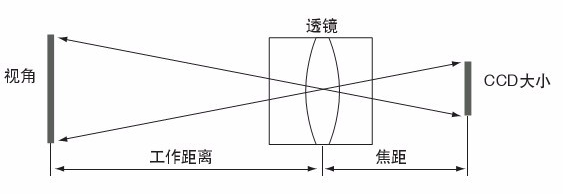

通过目标物所需视场及透镜的焦距,可确定工作距离(WD)。工作距离和视场大小由焦距和CCD大小来决定。在不使用近摄环的情况下,可套用以下比例表达式获得:
工作距离:视角 = 焦距:CCD大小

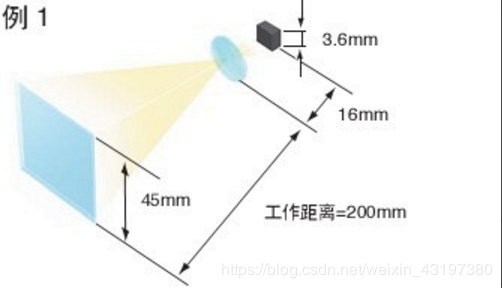

假设焦距为16mm,CCD大小为3.6mm,则工作距离应为200mm,这样才能使视场等于45mm。如下图所示:
![](/uploadfile/upload/image/20200711/2020071116223039.png)
