评测中联科创500万像素手动变焦工业镜头全大光圈设计

发布时间：2015年02月27日

　　中联科创VG11050MP8IR 1/1.7" F1.4手动光圈手动变焦超高清镜头的多层宽带AR镀膜(MAC)、超色散光学玻璃技术(EDG)都可帮助镜头增加通光率和减轻炫光、鬼影的作用;焦距f=11-50mm配合恒定光圈技术(FCA)，在全焦段皆可使用F1.4超大光圈，能保证摄像机在低照度的环境下，获取较好的彩色画面。

　　在传统的安防应用中，随着日夜交替，炫丽的色彩会随着日落而消失，留下单调的黑与白。而色彩对于交通、智慧城市等监控应用来说，是非常重要的特征信息。为了获取最佳的彩色画面，除了超低照度的摄像机，选择一款优秀的镜头最为关键!

　　
　　超大光圈成就优异低照

　　为了检验该镜头，我们搭配海康威视4026摄像机并置于暗室进行检测(专家降噪模式)。在强制彩色模式下使用普通镜头，当照度降至0.99Lux时，噪声就已出现;照度降至0.11Lux，此时时画面噪声严重，细节丢失较为明显。而采用VG11050MP8IR镜头照度下降至0.53Lux才开始出现噪声，并且画面整体通透性良好，布娃娃脸部细节清晰可辨;同样降低照度至0.11Lux时，画面细节轮廓及色彩比普通镜头好许多，也未见虚焦。并且设置日夜转换为自动模式后，摄像机的日夜切换阀值也显著变小，照度值为0.43Lux切换(普通镜头0.72Lux)，切换前画面效果也保持良好。综合而言，相同照度下，比普通镜头画面亮度更亮，色彩更艳丽、准确。

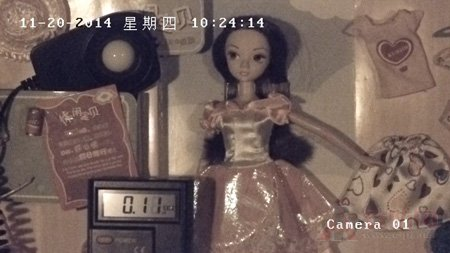

对比镜头

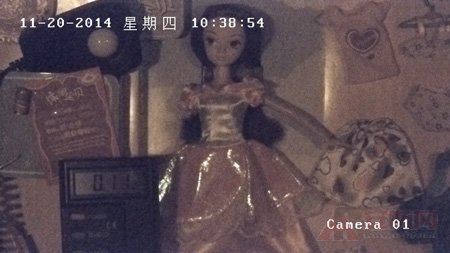

中联科创镜头

　　随后检测该镜头的光圈控制速度，在暗箱当中，将照度值调至最大(>250Lux)，经过测算，图像从过曝至清晰到稳定，整个调节过程只需约1.5s，控制效果相当出色。

　　全金属厚实大机身

　　海康威视VG11050MP8IR自动光圈手动变焦五百万像素镜头，靶面为1/1.7"，规格为Φ44×72。该镜头采用全金属机身外壳，哑光表面黝黑沉静，光华内敛，金属外壳对镜头也起到很好的抗压、保护作用。标志性的红圈代表着该镜头的极致性能。后座采用银白色的全金属C接口螺环板块，能够降低滑丝的情况，安装方便，对准卡口拧紧即可。

　　以结构来讲，该镜头与传统镜头无异，分别有着变焦环、固定环及聚焦环。测试过程中，对镜头进行变倍、聚焦时，发现该镜头阻尼适中，调节轻便，也未出现回旋、自动前溜等现象，操作性能不错。同时，固定环上方还安装有DC驱动的自动光圈电机，摄像机可通过延长线控制光通量。

　　多层镀膜+超低色散

　　众所周知，当光进入镜头时，必定通过一片片的光学玻璃镜片，因此必然会发生散射、反射。镜头镜片越多，光线通过镜组后散射、反射的次数就越多，摄像机接收的光能量损失就越大，并且容易出现炫光、鬼影现象。

　　为解决这个问题，VG11050MP8IR镜头采用多层宽带AR镀膜技术(MAC)，能够最大程度提高可见光和近红外光的光线透过率及降低镜片组的散射、反射，将单个光学面的光损失抑制在0.5%以内，有效的提高低照度效果及画面通透性。除此之外，海康威视该款镜头应用的超低色散光学玻璃技术(EDG)，使得进入镜片偏折较为严重的红、绿、蓝光得以矫正，所有光能汇聚在同一焦平面上，最大程度的降低色散。测试过程中，将摄像机对准强光灯，经过多方位的照射，并未出现所说的炫光、鬼影。

　　高清还原前后景深控制得当

　　该镜头焦距f=11-50mm，为得测其景深，我们将摄像机置于20m长的室内环境进行检测，在广角端下，视野范围内的目标清晰，前后景深较大，未出现虚焦的情况。而在望远端，对焦15米处，15米外的目标未见模糊。总体而言，广角端下监控无压力，而望远端，更适合中距离监控，是为交通、城市这类应用量身定制的镜头。

　　另外，我们还分别测试该镜头的清晰度以及物距。清晰度方面表现不错，水平、垂直清晰度皆达到1000TVL(搭配海康威视4026摄像机)，最近物距则约为48cm。

　　点评：从结构上来讲，该镜头采用铝合金外壳，重量大、工艺好，非常厚实，能够很好的保护镜片组件;F=1.4大口径光圈，光通量非常好，低照度效果不错;另外阻尼微调方面还有提升空间，可以做到更加轻盈顺滑。
