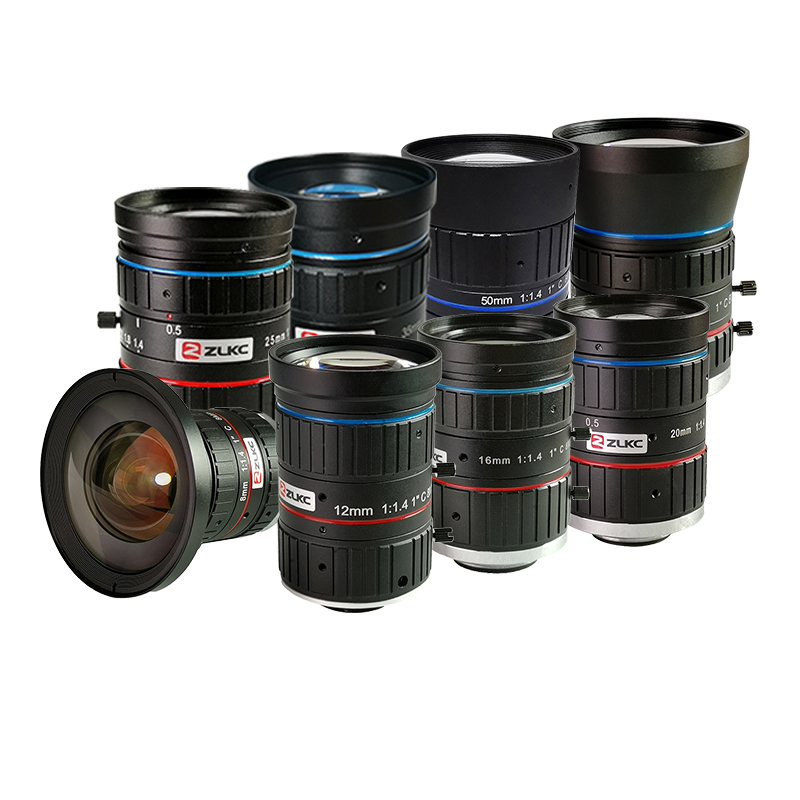

卡口治安高清监控镜头解决方案

发布时间：2016年05月18日

   高清治安卡口查控系统可全天候对经过卡口的车辆进行实时记录和监测（包括车型、颜色、车牌号码、驾驶者及车内前排座的详细情况、时速等），同时提供带有车牌号码自动识别技术的图片型数据与实时视频录像记录两种类别的卡口记录方式，大大弥补了单一记录类型卡口设备的不足。为打击肇事逃逸、侦破机动车盗抢以及其它涉案车辆等提供准确的证据和信息，为维护交通治安、加强公安交通管理提供有力保障，是打击机动车盗抢、肇事逃逸等犯罪行为强有力的手段。
本系统是集工业高清晰摄像、图像处理、视频监控、图像识别、通信、自动控制等多项技术为一体的公安交通智能化产品。系统前段为线圈触发的抓拍系统，其主要作用是通过车辆检测单元检测的结果对经过的车车辆进行抓拍。所抓拍的照片都要经过工控机进行智能处理，自动识别车辆号牌及计算车速；并将各种违法结果送至中心管理服务器。管理服务器负责数据库查询、数据显示，提供报警信息。
整个系统的网络架构分为两层：控制中心与工作站。工作站建立在各进出城附近的交通大队，各卡口的数据采用租用光缆方式传输到工作站，在交通大队可以实时监测卡口的车辆通行状况。 控制中心建在交通管理指挥中心，中心主机可同时接受所有路口设备实时上传的图像、数据与报警。在网络具备的前提下，系统提供将卡口的数据直接上传到控制中心而不经过交通大队工作站中转。做到“实时监视，联网布控，自动报警，快速响应，科学高效，信息共享，监控、威慑、防范和打击并重”的综合管理效能。

本系统主要分为三大部份：路口车辆检测抓拍存储子系统、网络传输子系统、治安交通管理指挥中心子系统。
路口车辆检测抓拍存储子系统：
系统的车辆检测单元采用地感线圈检测。地感线圈检测是目前国外仍然在推广使用的成熟技术；它的特点是准确度高、可靠性高；并且因为它的施工简单，只需要按照线圈形状切割出逢隙，并不需要挖掘路面。因而得到国际上广泛的认可。
每条车道一台工业级140万高清晰CCD摄像机，用于抓拍过往车辆及驾驶者的信息图像，并把高清晰图像（1360*1024像素）传送到本地卡口主机识别、存储、报警、上传违法信息。
对所有附近的卡口的车辆检测模块进行集中数据采集（特写图像、全景图像、车速、通过时间、车牌识别结果）和显示。
进行自动号牌查询，并根据逃逸车辆数据库自动报警。并可以根据实际需要设置报警类型。系统提供本地报警与上传报警功能。
对各卡口的车流量进行统计，并可以提供流量的数据分析（每小时）、统计及输出打印功能。
每治安卡口安装一监控快球，实时监控卡口的路面交通情况及重大事件时卡口布控警力情况，以便治安指挥中心实时掌握全城的进出口情况。路口录像，回放路口经过车辆。
网络传输子系统：
采用专用光缆，将各路口的数据及图像信号传输到控制指挥中心；当光缆不通时，各卡口的图片依然存储在本地的卡口抓拍主机上，保证了所有过往车辆的信息。
治安交通管理指挥中心：
设有卡口数据库管理服务器、黑车报警查询终端、违法信息录入终端、监控显示录像终端、违法信息打印服务器。

车辆检测系统
本系统采用环形线圈检测器，一旦有车辆通过，即产生触发信号，车辆检测的响应速度小于5ms，车辆捕获率大于99%，并能抓拍各种机动车(包括大小型汽车、摩托车、农用车等)和运载一定数量金属的非机动车等。

高清晰ＣＣＤ摄像机

本系统应用目前在国际监控领域中前沿的高清晰度摄像机，分辨率可达1360*1024（约140万像素），在配合恰当的镜头的条件下，可以超过1000线的清晰度。高清晰摄像机采用网络接口传输图片信息. 高清晰摄像机集成了车辆测速、图像采集、同步输出于一体.
辅助补光方式

系统选用智能频闪灯与恒定照明灯相结合的模式进行补光。恒定照明灯采用光敏控制器，自动根据环境光线控制照明灯的开关。

图像传输及存储

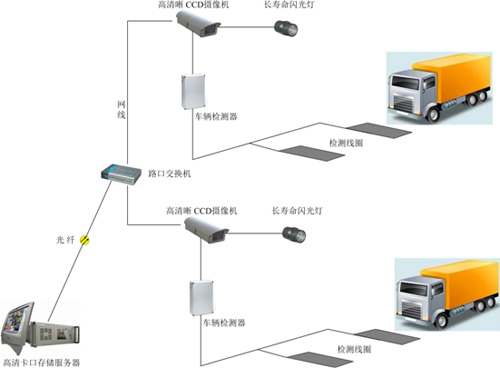

在前端放置一台8口网络交换机，所有的高清晰摄像机通过自带的RJ-45口接入网络交换机，网络交换机通过光纤或者ADSL与在中心的控制主机相连，在中心的控制主机就可以完成对前端路口像机的控制工作.
