表面缺陷视觉应用方案

发布时间：2020年04月07日

随着计算机技术的不断进步，在实验室和生产现场利用图像采集和图像处理技术进行表面缺陷检测变得越来越容易。现在不仅有速度更快的CPU、PCI总线架构等硬件能够满足视觉应用要求，而且软件也越来越功能强大直观易用，便于测试工程师针对具体需求开发各种应用。机器视觉缺陷检测系统在工业流水线上检测产品，能够在100％的范围，对各种高速、连续生产的产品，进行实时、精确的表面质量检测，为提高生产自动化和确保质量控制提供有效的解决方案，现已广泛用于塑胶数码管、LCD数码管、仪表盘、键盘、印刷、平板显示、塑料薄膜等行业

案例一：医用口罩检测方案

4月7日是世界卫生日，今年中国的世界卫生日宣传主题为“致敬医护，共抗疫情”。当前，新冠肺炎疫情正在全球蔓延肆虐，国内每日口罩消耗量非常大。随着复工潮逐步开启，市场上对医用口罩的需求量更是猛增。为了尽快解决问题，不少企业上马了口罩生产线。根据统计，在2020年1月到2月初，全国有超3000家企业新增口罩、防护服等业务。

从各大媒体发布的消息来看，富士康、中石化、和硕、比亚迪、上汽通用五菱、广汽集团、水星家纺、OPPO、vivo等大企业都在积极行动。
其中，比亚迪称2月底产能可达500万/天，OPPO、vivo日产能能够达到12万只以上。

在这非常时期，医用口罩的供不应求，使得各个企业加大生产力度。但是，在求量的同时，更需要保质，将合格的口罩放心的交到一线医护人员及广大人民群众手上。在传统的口罩生产线上，质量的把控，主要通过人眼目测来实现。口罩需要检测的缺陷种类也是很多，人员检测效率很慢，跟不上当前生产量的需求，也容易因疲劳而造成漏检。

中联科创10多年来专注于机器视觉镜头。在医疗医药包装检测、医疗医药保护检测、医疗医药设备检测、医疗医药临床诊断检测的应用上都有着自己的系列工业镜头产品。

对于此次疫情影响，造就的口罩供不应求，人工检测速度跟不上上产速度，维视智造对口罩质量检测做以分析并可利用视觉检测系统快速代替人工，应用到口罩生产设备上。

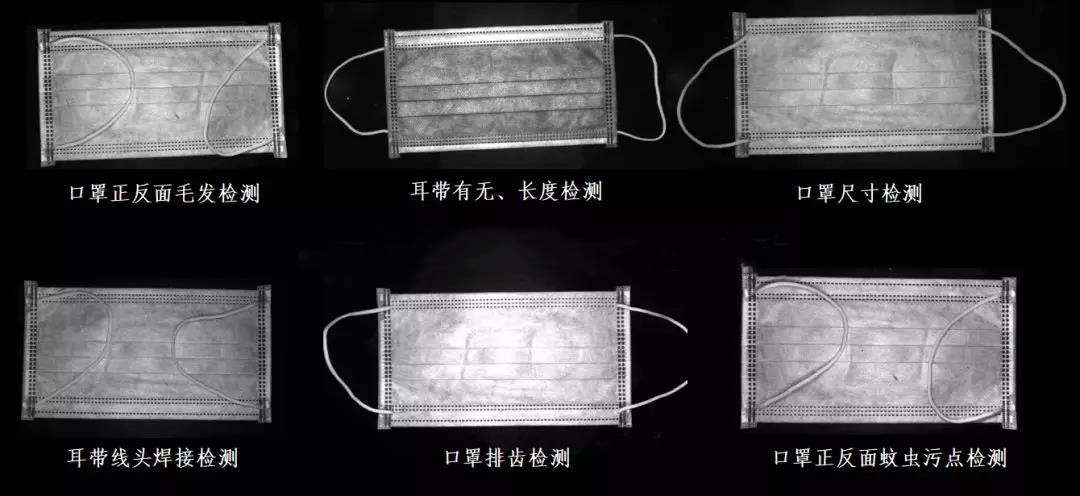

中联科创工业镜头视觉系统，可对口罩正反面脏污及蚊虫进行检测，正反面毛发进行检测，耳带长度进行检测，口罩尺寸测量，耳带线头焊点检测，口罩排齿检测等。并可与口罩生产设备信号无缝对接，将不良品快速剔除在外。

口罩缺陷检测

医用口罩检测方案

医用口罩检测方案

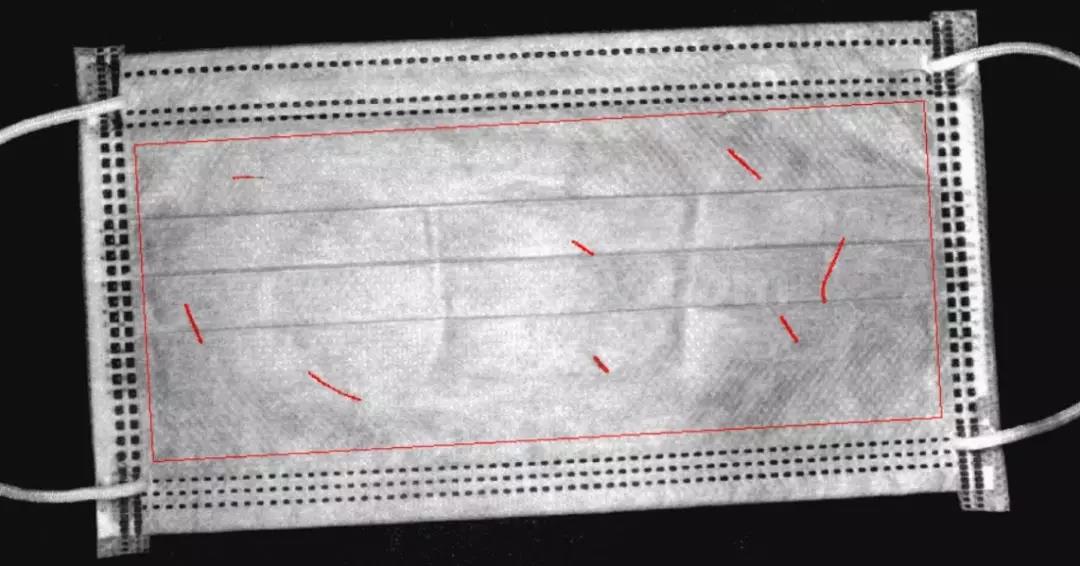

1.口罩正反面毛发检测

口罩毛发检测

口罩在生产过程中，在空气中的絮状物如毛发等容易粘在口罩上，使用者不注意容易吸入鼻孔，维视智造工业机器视觉系统，可对絮状物进行准确识别，检测精度毛发直径可做到0.05mm。

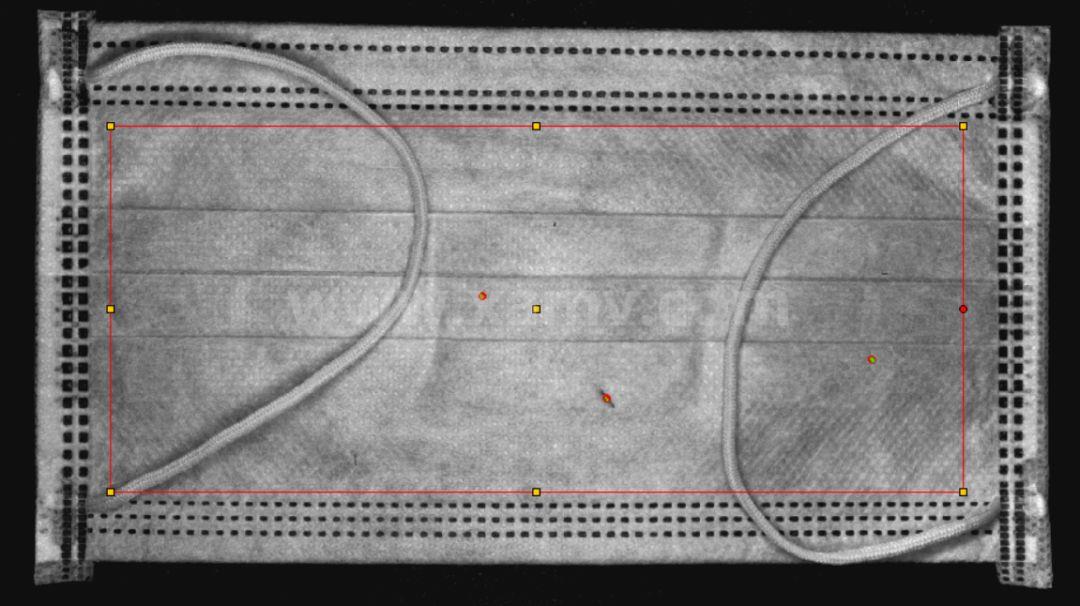

2.口罩正反面脏污、蚊虫检测

口罩脏污检测

口罩在生产中，细小蚊虫容易沾到口罩正反面，影响正常使用。维视智造工业机器视觉系统，可对点状、不规则黑斑、脏污准确识别，识别精度0.02mm²。

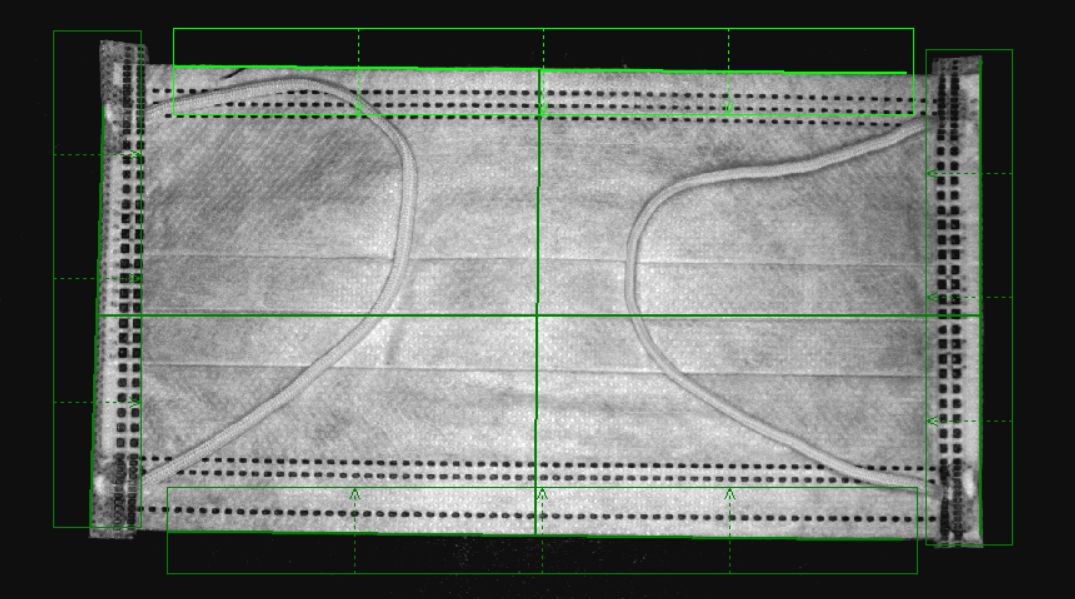

3.口罩尺寸测量

口罩长宽检测

口罩长宽尺寸在自动生产裁切时，有着严格的尺寸要求。维视智造工业机器视觉系统，采用高分辨率工业相机，对于口罩尺寸测量精度±0.5mm。

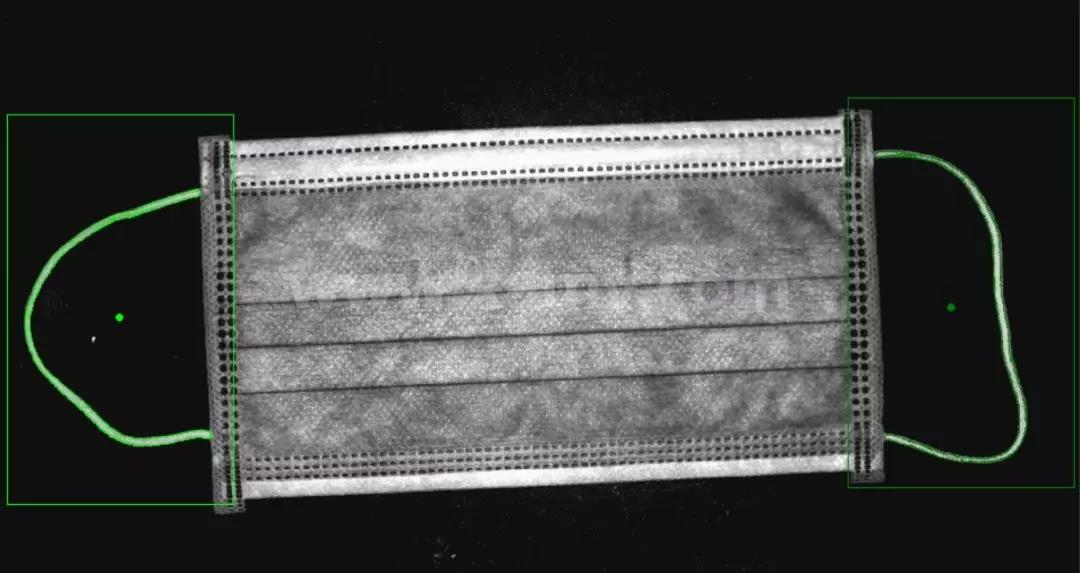

4 .耳带长度测量

口罩耳带检测

耳带长度过长或过短，都会影响使用。维视智造工业机器视觉系统，采用高分辨率工业相机，对于耳带尺寸测量精度±0.5mm。

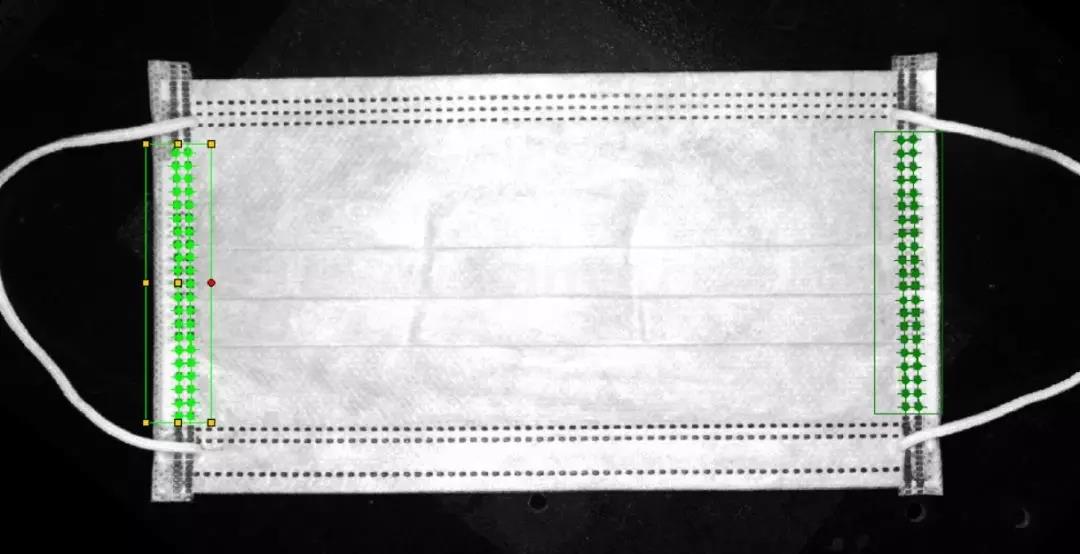

5.口罩排齿检测

案例二：齿轮表面缺陷视觉检测案例分析

齿轮表面缺陷检测系统，是一种新型的智能控制系统，主要是包括机械手、传送轨道、载物平台、高分辨率照相机、处理器、产品收集装置和工作台。原理是采用数字图像处理技术，实现了检测自动化，取代了传统的人工检测，且检测准确度较高。

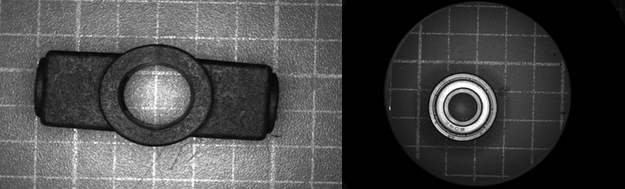

齿轮表面缺陷视觉检测

图二是视觉检测系统的组成，其检测原理是：通过电控模块输出触发信号，系统收到工作到位触发信号后，自动采集图像，针对此系统开发的图像处理软件实时对采集到得图片根据客户提出的工艺标准进行处理和分析，并将处理结果输出至报警控制系统，结果如下图所示：
